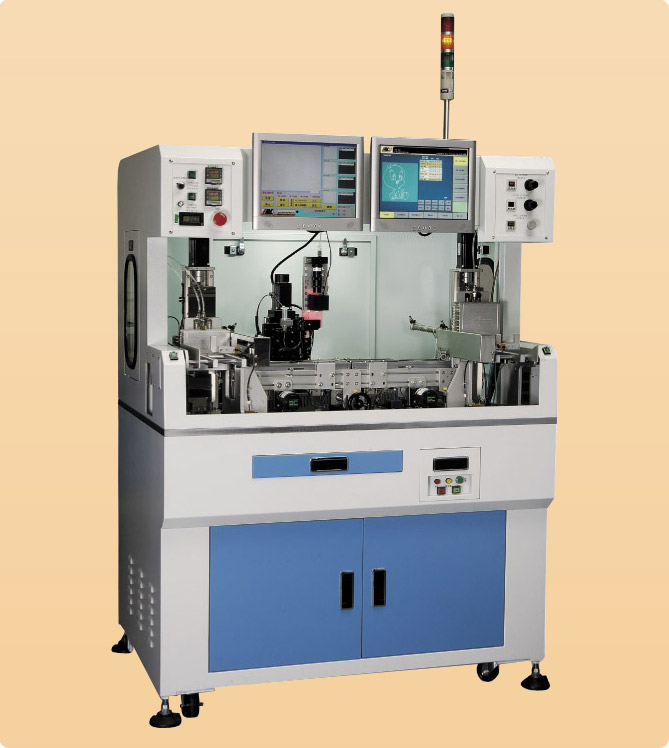

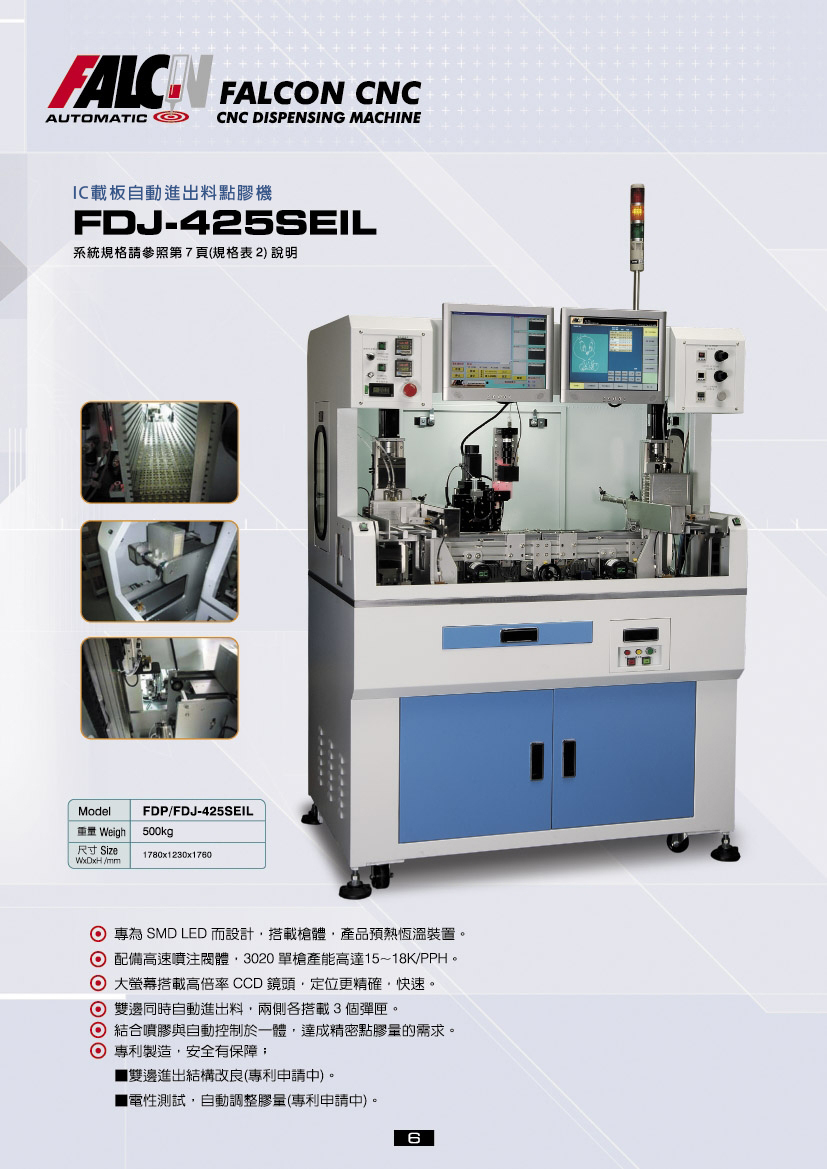

IC載板自動進出料點膠機
FDJ-425SEIL
特色

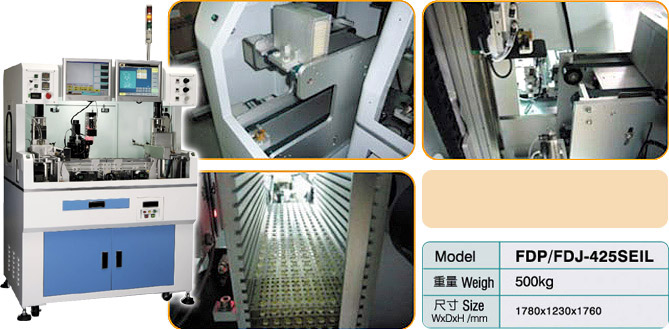

- 多Magazinen自動IN/OUT，1人可顧約5台設備。
- 專為SMD LED而設計，搭載槍體，產品預熱恆溫裝置。
- 配備高速噴注閥體，3020單槍產能高達15~18K/PPH。
- 雙邊同時自動進出料，兩側各搭載3~5個彈匣。
- 結合噴膠與自動控制於一體，達成精密點膠量的需求。
詳細資料
| 有效工作範圍Dispense Area | ||
|---|---|---|
| FDJ-420SEIL | X -Y - Z行程 | 400*200*50mm |
機構系統Mechanical
- 1. 驅動馬達 Drive Motor：X-Y-Z台達電400W AC Servo；升降台W-W台達電400W AC Servo，帶煞車。
- 2. 傳動結構：高剛性線性滑軌+滾珠螺桿傳動。
- 3. 位移速度：X-Y axis speed 500mm/sec；Z axis speed 300mm/sec。
- 4. 解析精度 Resolution：0.02mm。
- 5. 重複精度 Repeat Precision：±0.025mm。
控制系統 Control Sys.
- 1. 工業電腦，2.8G CPU，15"觸控 LCD Monitor，中文視窗交談式操作介面，易學好用。
- 2. 工作檔案座標點容量# of X-Y-Zdate/program：3000點。
- 3. 工作檔數容量Qty of programs：1200個檔案。
- 4. 可設定點/塗膠式樣：點、線、弧、圓、方型或圓形。
- 5. 工作檔座標設定方式programming method：搖桿教導輸入或鍵盤編譯輸入。
- 6. 支援Auto CAD.DXF檔讀取，點/塗膠路徑設定速度，3分鐘搞定(點、線、弧、圓、變形曲線)。
點/塗膠作業 Dispensing
- 1. 點膠速度：15~18K/PPH。
- 2. 點/弧塗膠速度：400/250mm/sec。
- 3. 點/塗膠方式 Dispensing Method：(依需求選配)。
A. FDP系列─螺桿閥(高濃度，高精度)，應用於IC封裝如PCB，Lead frame點銀膠，紅膠，錫膏，BGA DAM&FILM。
B. FDJ系列─噴注閥(快速，高精度)，應用於LED封裝\如矽膠，Expoxy。
C. 適用系列─針筒氣動式(小注量，易固化)，應用於銀膠、紅膠、UV膠、銀膏、PCB防桿膠、SMDLED(Expoxy)手機導電膠。
D. 適用系列─氣動閥(大膠量稀濃度，高精密)，應用於COB(Epoxy)、LCD COG(Silicon)、瞬間膠UV膠、CIS Coating。
設備電器需求Facility Requirement
- 1. 電源 Power：50~60Hz，單相110V/220V，2800W
- 2. 氣壓 Pneumatic：4.5~7kg/㎠(60~100psi)
其他
- 1. 膠材/黏度：6630，6635/1000~10000cps等等
- 2. 適用規格/SMD LED：3014/3020/3528等等
