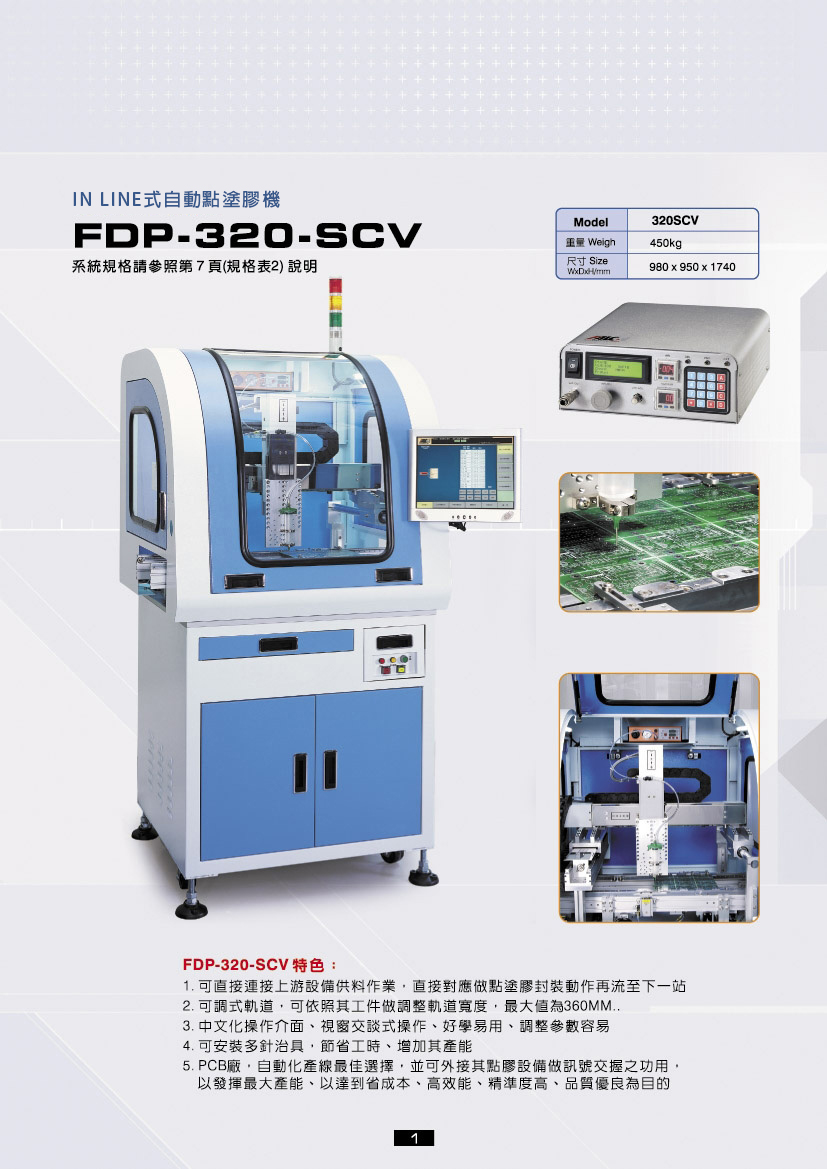

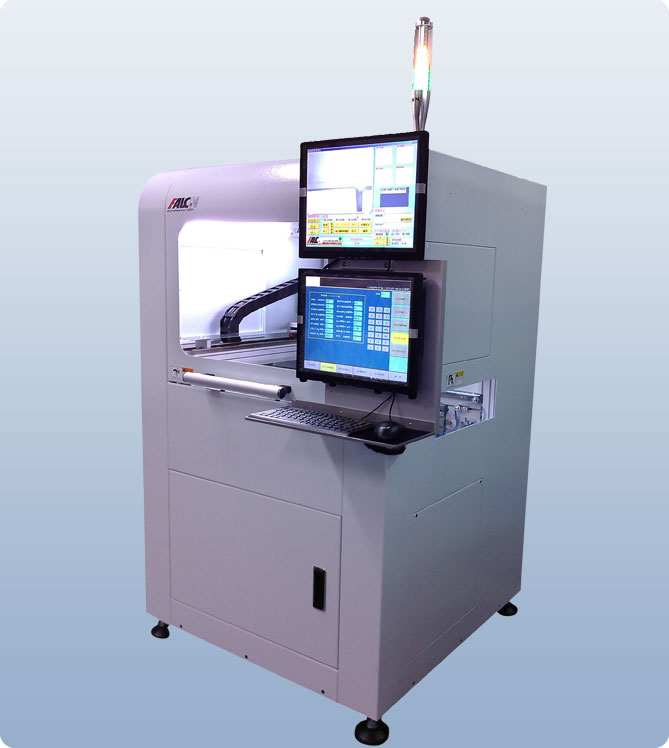

IN LINE式自動點塗膠機

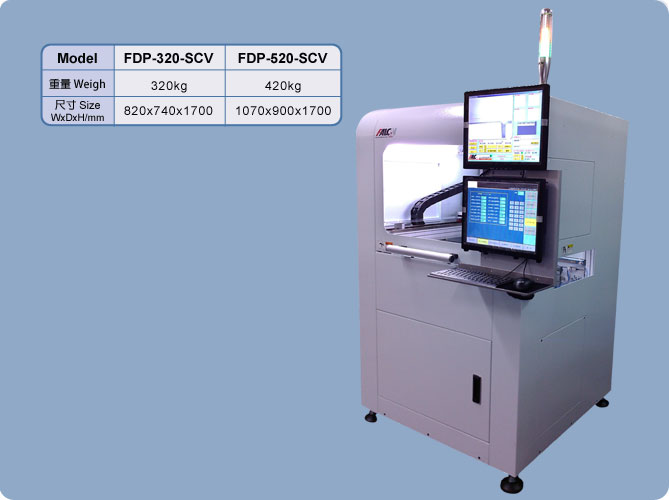

FDP-320/520SCV
特色
- 已交貨30套以上，上下游設備連線經驗豐富。
- 可調式軌道，可依照其工件做調整軌道寬度，最大值為360~460mm。
- 中文化操作介面、視窗交談式操作、好學易用、調整參數容易。
- PCB廠，產線自動化最佳選擇。
詳細資料
| 有效工作範圍Dispense Area | ||
|---|---|---|
| FDP-320/420/520SCV | X -Y - Z行程 | 300*300*50mm / 400*400*50mm / 500*500*50mm |
機構系統Mechanical
- 1. 驅動馬達 Drive Motor：X-Y台達電400W AC Servo；Z 台達電400W AC伺服。
- 2. 傳動結構：高剛性線性滑軌+滾珠螺桿傳動。
- 3. 位移速度：X-Y axis speed 500mm/sec；Z axis speed 300mm/sec。
- 4. 解析精度 Resolution：0.01mm。
- 5. 重複精度 Repeat Precision：±0.025mm。
控制系統 Control Sys.
- 1. 控制器 Controller：相容PC/AT PENTIUM CPU 19吋LCD彩色螢幕(可選配8吋觸控螢幕)，視窗交談式操作，易學好用。
- 2. 工作檔案座標點容量# of X-Y-Zdate/program：3000點。
- 3. 工作檔數容量Qty of programs：1200個檔案。
- 4. 可設定點/塗膠式樣：patterns available點、線、弧、圓、方形或圓形區域塗佈，以及不規格立體曲線。
- 5. 工作檔座標設定方式programming method：搖桿教導輸入或鍵盤編譯輸入。
- 6. 可讀取Auto CAD.DXF檔，塗膠路徑設定快速，3分鐘搞定(點、線、弧、圓、雲形曲線)。
點/塗膠作業 Dispensing
- 1. 點膠速度 Dispensing Rate (Dots/Hr)：11500dph。
- 2. 線/弧塗膠速度 Line / Acr Speed：300/250mm/sec。
- 3. 點/塗膠方式 Dispensing Method：
A. 針筒氣動式(小注膠量，易固化)應用：銀膠、紅膠、UV膠、SMDLED (Expoxy)手機導電膠、銀膏、PCB防桿膠
B. 氣動閥Air On/Off Valve(大注膠量稀濃度、易滴)應用：COB (Epoxy)、LCD COG (Silicon)、瞬間膠、UV、CIS Coating。
C. 螺桿閥Lead Screw Valve(高濃度，高精度)應用：IC封裝如PCB、Lead frame點銀膠、紅膠、銀膏、BGA DAM&FILL。
設備電器需求Facility Requirement
- 1. 電源 Power：50~60Hz，單相110V/220V，1800W
- 2. 氣壓 Pneumatic：4.5~7kg/㎠(50~100psi)
