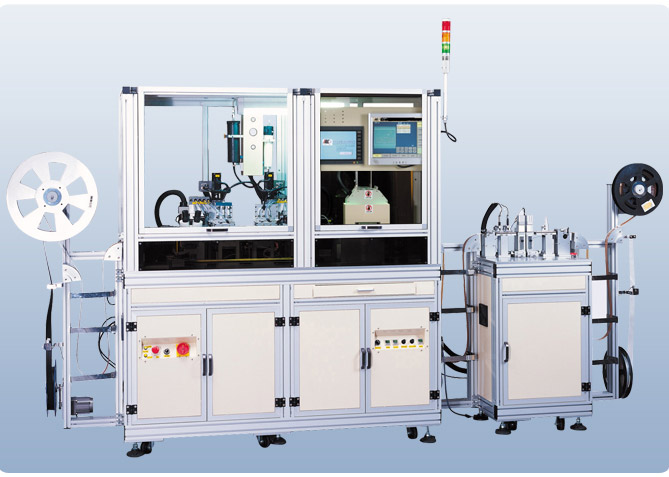

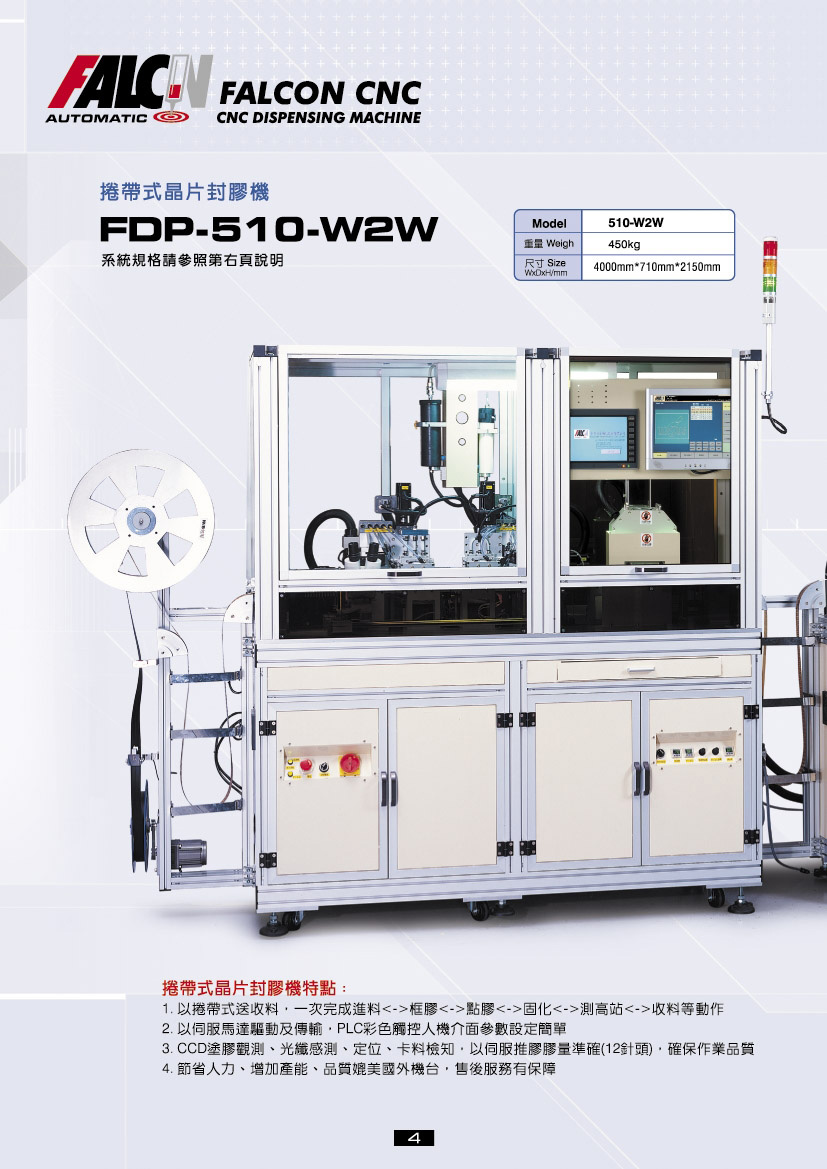

捲帶式晶片封膠機

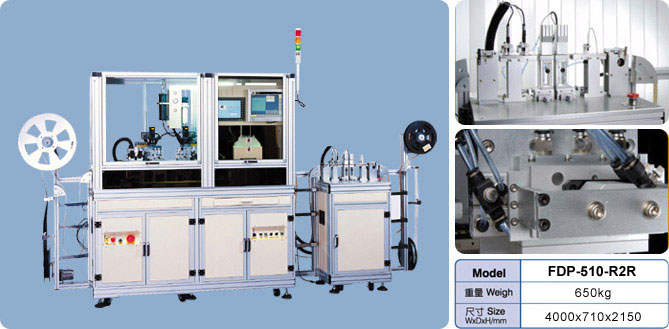

FDP-510-R2R
特色
- 以捲帶式送收料，一次完成進料進料↔框膠↔點膠↔固化↔測高佔↔收料等動作。
- 以伺服馬達驅動及傳輸，PLC彩色觸控人機介面參數設定簡單。
- CCD塗膠觀測、光纖感測、定位、卡料檢知，以伺服推膠膠量準確(12針頭)，確保作業品質。
- 節省人力、增加產能、品質媲美國外機台，售後服務有保障。
詳細資料
| 有效工作範圍Dispense Area | ||
|---|---|---|
| FDP-510-R2R | X -Y - Z行程 | 50*100*50mm |
機構系統Mechanical
- 1. 驅動馬達 Drive Motor：X-Y-Z台達電220W AC伺服馬達。
- 2. 傳動結構：料帶進料、12針閥伺服推膠定位、測高及收料站收料、伺服馬達轉動。
- 3. 位移速度：X-Y axis speed 500mm/sec；Z axis speed 300mm/sec。
- 4. 解析精度 Resolution：0.01mm。
- 5. 重複精度 Repeat Precision：±0.025mm。
- 6. 預熱裝置：加熱棒預熱。
- 7. 塗膠觀測裝置：CCD攝影機，7吋彩色LCD。
- 8. UV固化系統 ：可電動調整高度UV燈組。
- 9. 檢測裝置：日本進口測高儀器。
- 10. NG沖孔裝置：沖孔機構，沖打測高NG不良品。
控制系統 Control Sys.
- 1. 控制器 : 工業用電腦(IPC) ，2.4G賽場CPU，15吋彩色LCD。
- 2. 10吋人機介面。
- 3. PLC模組(FX系列)。工業電腦，2.8G CPU，15"觸控 LCD Monitor，中文視窗交談式操作介面，易學好用。
點/塗膠作業 Dispensing
- 1. 點膠速度：4000DPH。
- 2. 線/弧塗膠速度：400/250mm/sec。
- 3. 點/塗膠方式：伺服傳動螺桿進給多針膠閥
設備電器需求Facility Requirement
- 1. 電源 Power：單相3線220V，4000W
- 2. 氣壓 Pneumatic：6kg正壓8mm管徑2個流量800LPM
