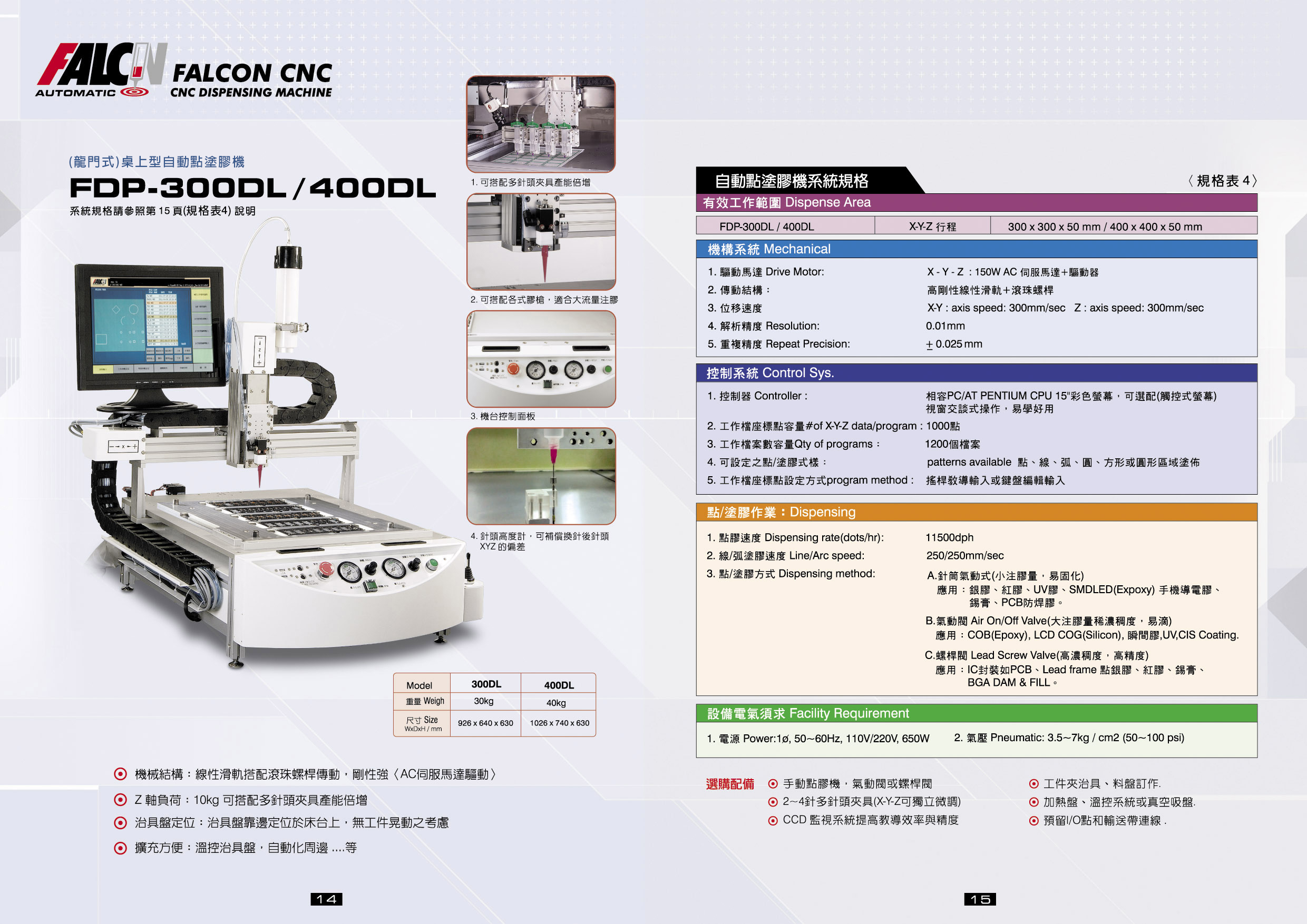

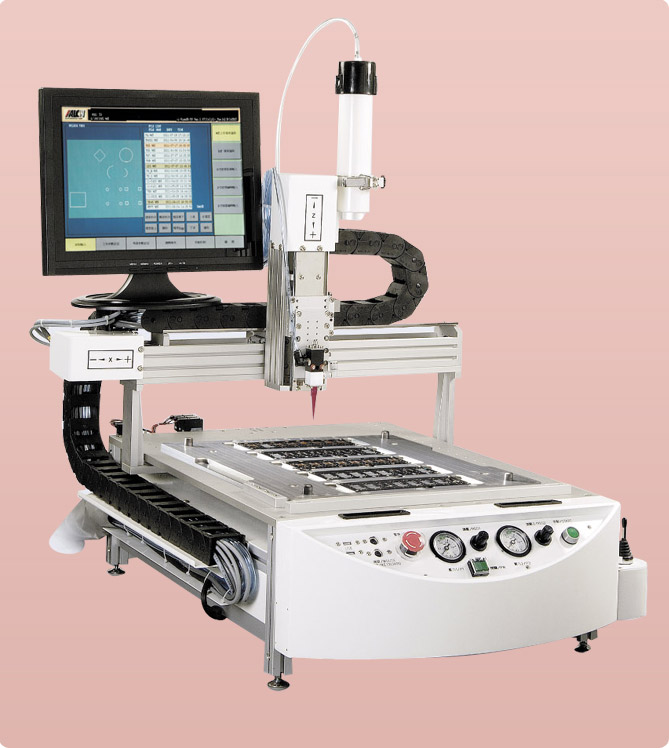

(龍門式)桌上型自動點塗膠機
FDP-300DL/400DL
特色
- 內建單板電腦控制，中文圖形介面操作，易學好用。
- 可直接讀取CAD.DXF圖檔，塗膠路徑設定快速。
- 19吋LCD彩色螢幕或8吋觸控螢幕，圖形顯示塗膠路徑。

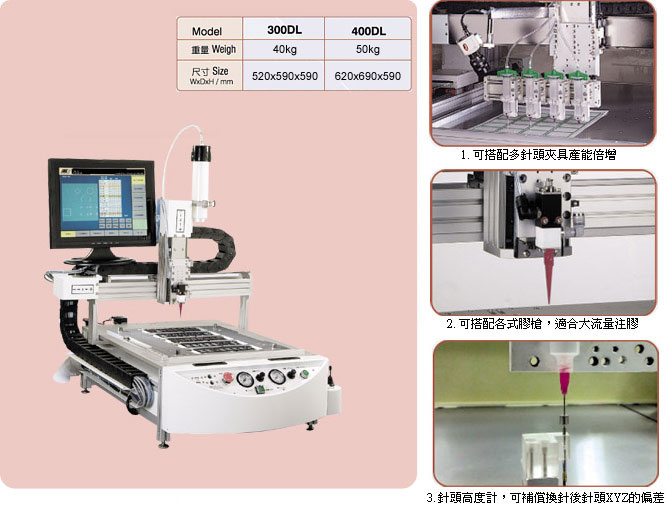

- Z軸可加2~3針多針夾具，產能倍增。
- 機械結構：XYZ三軸為線性滑軌搭配滾珠螺桿傳動，剛性強(AC伺服馬達驅動)。
- 治具盤定位：治具盤靠邊定位於床台上，無工件晃動之考慮。
詳細資料
| 有效工作範圍Dispense Area | ||
|---|---|---|
| FDP-300DL/400DL | X -Y - Z行程 | 300x300x50mm / 400x400x50mm |
機構系統Mechanical
- 1. 驅動馬達 Drive Motor：X-Y-Z台達電200W AC伺服馬達+驅動器。
- 2. 傳動結構：高剛性線性滑軌+滾珠螺桿傳動。
- 3. 位移速度：X-Y axis speed 400mm/sec；Z axis speed 300mm/sec。
- 4. 解析精度 Resolution：0.01mm。
- 5. 重複精度 Repeat Precision：±0.025mm。
控制系統 Control Sys.
- 1. 控制器 Controller：單板工控電腦19吋LCD彩色螢幕(可選配8吋觸控螢幕)，視窗交談式操作，易學好用。
- 2. 工作檔案座標點容量# of X-Y-Zdate/program：3000點。
- 3. 工作檔數容量Qty of programs：1200個檔案。
- 4. 可設定點/塗膠式樣：patterns available點、線、弧、圓、方形或圓形區域塗佈，以及不規格立體曲線。
- 5. 工作檔座標設定方式programming method:
A. 可讀取auto CAD.DXF檔，設定快速
B. 搖桿教導輸入或鍵盤編譯輸入。
點/塗膠作業 Dispensing
- 1. 點膠速度 Dispensing Rate (Dots/Hr)：11500dph。
- 2. 線/弧塗膠速度 Line / Acr Speed：300/250mm/sec。
- 3. 點/塗膠方式 Dispensing Method:
A. 針筒氣動式(小注膠量，易固化)應用：銀膠、紅膠、UV膠、SMDLED (Expoxy)手機導電膠、銀膏、PCB防桿膠。
B. 氣動閥Air On/Off Valve(大注膠量稀濃度、易滴)應用：COB (Epoxy)、LCD COG (Silicon)、瞬間膠、UV、CIS Coating。
C. 螺桿閥Lead Screw Valve(高濃度，高精度)應用：IC封裝如PCB、Lead frame點銀膠、紅膠、銀膏、BGA DAM＆FILL。
設備電器需求Facility Requirement
- 1. 電源 Power：50~60Hz，單相110V/220V，850W
- 2. 氣壓 Pneumatic：4.5~7kg/㎠(50~100psi)
| 選購配件 |
|
|---|
